电子探针

发布者:秦欢欢发布时间:2016-10-19浏览次数:960

电子探针主要功能及应用范围:

  • 主要功能

二次电子像(SEI)、背散射电子像(BEI)、X射线像(X-ray)、定性分析、定量分析、线分析、面分析

  • 应用范围:

电子探针X射线显微分析的微区、无损伤分析特点是它的最大优越之处,它在物理﹑化学﹑化工﹑地质﹑环境﹑冶金﹑半导 体﹑机械﹑材料﹑核物理等方面广泛应用。如:超导材料﹑半导体材料﹑激光材料﹑电子元器件﹑地质

  • 仪器用途:

1)矿物的成分分析,用单矿物定量分析数据可以给矿物准确地的定名,区分矿物的变种,是发现新矿物必不可少的依据 。

2)图像观察,区分一个矿物是均匀的单矿物还是多种矿物的混合体,有无出溶及混熔现象。

3)尤其是微小难以辨认的矿物,如细小的金(小到微米级)的赋存状态的研究和分析。通过图像可以直接观察到它的粒度大小。

4)金属及合金材料

同相区成分的分析,金属夹杂物的分析。

5)部件材料、焊接材料组成的剖析。表面镀层厚度分析。

6)宝玉石原料及成品的鉴定等。


  • 本实验室电子探针型号

电子探针(一)

  1. 型号:JXA-8230

  2. 厂商:日本电子株式会社JEOL

  3. 安装年份:2018年(钨灯丝)

  4. 主要规格及技术参数:

·二次电子分辨率6nm

·分析元素范围5B-92U

·波谱通道数4CH

·分光晶体类型LIFPETJTAPJLDE1LDE2LIFHSPETHS8块晶体

·加速电压范围0~30 kV

 ·束流稳定性≤±0.05%/h

  1. 主要附件:无

1 日本电子JEOL JXA-8230电子探针



电子探针(二)

  1. 型号:JXA-8530F Plus

  2. 厂商:日本电子株式会社JEOL

  3. 安装年份:2018(场发射)

  4. 主要规格及技术参数:

·二次电子分辨率3nm

·分析元素范围4Be-92U

·波谱通道数5CH

·分光晶体类型TAPJLDE1LDE2LDEBLIFHSPETHSTAPHLDE3HLIFLPETL12块晶体

·加速电压范围0~30 kV

·束流稳定性≤±0.03%/h

  1. 主要附件:·牛津X-Max20能谱仪

         · 阴极发光系统CL

2 日本电子JEOL JXA-8530F Plus电子探针



电子探针(三)

  1. 型号:JXA-8100

  2. 厂商:日本电子株式会社JEOL

  3. 安装年份:2002年(钨灯丝)

  4. 主要规格及技术参数:

·二次电子分辨率6nm

·分析元素范围5B-92U

·波谱通道数3CH

·分光晶体类型LIFPETTAP6块晶体

·加速电压范围0~30 kV

·束流稳定性≤±0.05%/h

5)主要附件:牛津INCA Energy 300能谱仪

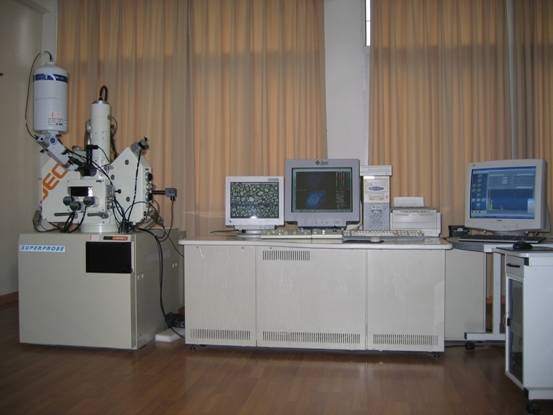

3 日本电子JEOL JXA-8100电子探针
